Les câbles, les connecteurs et les systèmes de raccordement sont souvent considérés comme des composants standard lors de la planification. Or, ils constituent la base technique de toute transmission audio, vidéo et de données. Leur qualité influe sur la stabilité du signal, la fiabilité, les besoins en maintenance et la durée de vie de l’ensemble de l’infrastructure. Une conception audiovisuelle professionnelle ne considère donc pas les composants individuellement, mais l’ensemble du système de transmission – de la source aux terminaux, en passant par les câbles et les techniques de raccordement.
Les systèmes audiovisuels modernes transmettent des volumes de données nettement plus importants qu’il y a encore quelques années. Les résolutions 4K et 8K, les contenus HDR, les solutions AV sur IP et les concepts d’espaces de travail hybrides augmentent les exigences imposées à l’ensemble de l’infrastructure de transmission. Parallèlement, les attentes en matière de disponibilité et de fiabilité de fonctionnement ne cessent de croître. Les utilisateurs s’attendent à ce que les salles de réunion, les systèmes d’affichage numérique ou les centres de contrôle fonctionnent à tout moment, sans interruption de signal ni perte de qualité.
Cependant, à mesure que les débits de données augmentent, la tolérance aux erreurs diminue. Des écarts au niveau du blindage, des connecteurs, de la qualité des conducteurs ou de la fabrication, qui passent pratiquement inaperçus dans des applications plus simples, peuvent entraîner des problèmes immédiats lorsque les bandes passantes sont plus élevées. La qualité des câbles n’est donc pas un sujet secondaire, mais un élément essentiel de la conception audiovisuelle professionnelle.
Une infrastructure audiovisuelle stable ne repose pas sur le câble le plus cher ou sur les spécifications les plus élevées indiquées dans la fiche technique. Ce qui est déterminant, c’est l’interaction de tous les composants de transmission – des câbles et connecteurs aux prises de raccordement et adaptateurs, en passant par les prolongateurs, les commutateurs et les terminaux.
Les points faibles typiques apparaissent lorsque les composants ne sont pas parfaitement adaptés les uns aux autres :
– des longueurs de câbles inadaptées
– des connecteurs non adaptés
– un blindage insuffisant
– des adaptateurs et raccords supplémentaires
– des liaisons de transmission mal dimensionnées
– des installations mixtes de niveaux de qualité différents
Chaque transition supplémentaire peut affecter l’intégrité du signal. L’atténuation, les réflexions ou les interférences électromagnétiques ont un impact particulièrement important à des débits de données élevés. C’est pourquoi Ceconet ne considère pas les câbles de manière isolée, mais comme faisant partie intégrante d’un système de transmission adapté.
L’une des questions les plus importantes lors de la phase de planification est la suivante : quelle distance doit être couverte de manière fiable ?
Pour les courtes distances, les câbles en cuivre de haute qualité constituent généralement la solution la plus judicieuse. Les câbles HDMI permettent ici une transmission de signal stable et économique, à condition qu’ils soient adaptés à la bande passante requise et à l’application. Pour les connexions USB, il faut noter que ce n’est pas le connecteur USB-C qui détermine la longueur de câble possible, mais le protocole USB utilisé. À mesure que les débits de données augmentent, les longueurs maximales de câble diminuent considérablement : avec l’USB 3.0 et l’USB 3.1/3.2 Gen 1 (5 Gbit/s), on peut atteindre jusqu’à trois mètres ; avec l’USB 3.1/3.2 Gen 2 (10 Gbit/s), environ deux mètres ; et avec l’USB 3.2 Gen 2x2 (20 Gbit/s), généralement un mètre seulement. La distance de transmission réellement atteignable dépend en outre de facteurs tels que la résolution, le débit de données, la qualité du câble et les appareils utilisés.
Sur de longues distances, les solutions classiques en cuivre se heurtent de plus en plus à des limites physiques. L'atténuation et les pertes de signal augmentent, tandis que les exigences en matière de blindage, de connecteurs et de fabrication s'accroissent. Dans de tels cas, on utilise, selon l'application, la technologie HDBaseT, des solutions HDMI actives, l'AV-over-IP ou la fibre optique.
La fibre optique offre des avantages évidents, notamment sur de longues distances, avec des bandes passantes élevées et dans des environnements sensibles aux interférences électromagnétiques. Elle permet de grandes portées, est insensible aux interférences électromagnétiques et offre d’importantes réserves pour répondre aux exigences futures.
HDMI est une norme de transmission internationalement standardisée, dont les spécifications sont définies et développées par HDMI.org. Ces spécifications déterminent les bandes passantes, les résolutions et les fonctions prises en charge.
Dans la pratique, ce n’est toutefois pas seulement la version HDMI indiquée sur le câble qui est déterminante, mais le fait qu’un câble réponde de manière fiable aux caractéristiques techniques requises. Plus le débit de données est élevé, plus la conception, la qualité des conducteurs, le blindage, les connecteurs et la qualité de fabrication revêtent de l’importance.
Source: hdmi.org

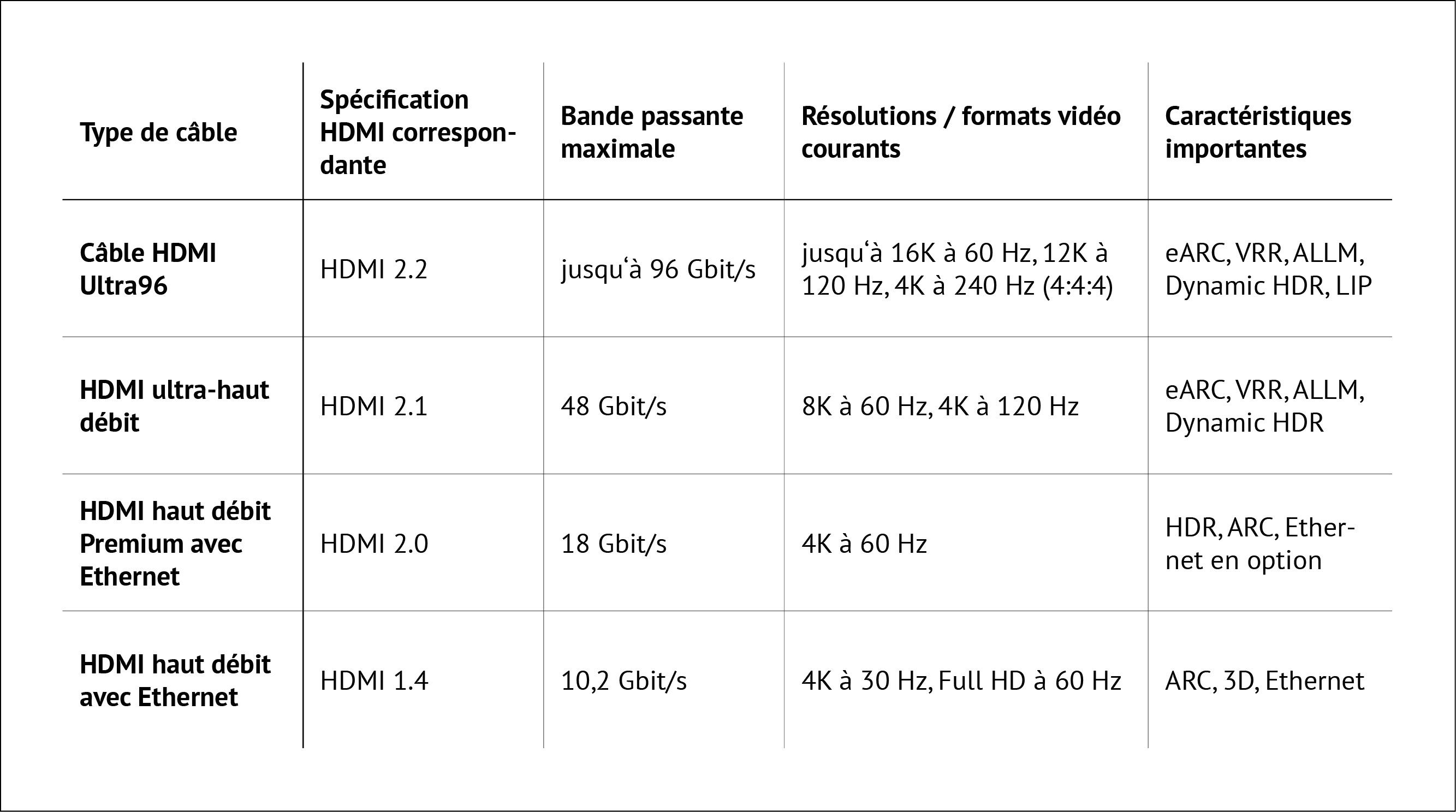

À chaque nouvelle génération HDMI, les débits de données possibles augmentent considérablement. Alors que la norme HDMI 1.4 fonctionne encore à 10,2 Gbit/s, la norme HDMI 2.2 prend en charge des bandes passantes pouvant atteindre 96 Gbit/s. Cela entraîne également une augmentation des exigences imposées au chemin de transmission physique. L'atténuation, les résistances de contact, les variations d'impédance et les interférences électromagnétiques ont un impact nettement plus important sur la stabilité du signal lorsque les bandes passantes sont élevées.
Depuis la norme HDMI 2.0, HDMI.org propose un programme officiel de certification pour les câbles HDMI. Les produits certifiés sont testés dans des laboratoires d’essais indépendants et peuvent être vérifiés à l’aide d’un code QR et de l’application officielle HDMI.
Dans la pratique, la certification est toutefois souvent considérée à tort comme un gage de qualité. L’absence de certificat ne signifie pas automatiquement qu’un câble ne répond pas aux exigences d’une spécification HDMI. De nombreux fabricants renoncent à une certification officielle en raison des coûts supplémentaires liés aux licences et à la certification, et s’appuient plutôt directement sur les spécifications techniques de la norme.
Pour les utilisateurs professionnels, ce n’est donc pas tant la certification en elle-même qui est déterminante, mais plutôt la question de savoir si un câble respecte les paramètres de transmission requis dans des conditions d’utilisation réelles.
Les connecteurs comptent parmi les points les plus critiques d’un trajet de signal. Même de faibles tolérances de fabrication peuvent influencer la qualité du signal. Les résistances de contact, la qualité des contacts et celle du blindage ont un impact direct sur la stabilité de la transmission. Le connecteur HDMI est ici un facteur déterminant : même de petites différences de conception peuvent avoir un impact significatif sur la qualité du signal.
Les caractéristiques de qualité importantes sont les matériaux de contact haut de gamme, les surfaces résistantes à la corrosion, une fabrication précise, un blindage continu et une stabilité mécanique. C’est pourquoi Ceconet mise sur des contacts en cuivre de haute qualité plaqués or ainsi que sur un boîtier de blindage fermé. Celui-ci réduit les interférences provenant de l’extérieur et assure une transition propre du blindage entre le connecteur et la tresse du câble. Cette protection est encore optimisée grâce au soudage ciblé des ouvertures du boîtier et du raccordement du câble.
Il en résulte une meilleure stabilité du signal – en particulier à des débits de données élevés –, car les interférences sont minimisées et les pertes de transmission réduites.
La qualité du cuivre utilisé est un facteur essentiel en termes de coût et de qualité pour les câbles HDMI. On utilise soit du cuivre primaire, soit du cuivre recyclé pour les câbles HDMI. Ce n’est pas tant l’origine que la qualité du matériau qui est déterminante.
Le cuivre recyclé de haute qualité atteint pratiquement les mêmes performances de transmission que le cuivre primaire, tout en étant légèrement moins coûteux. En revanche, le cuivre recyclé de moindre pureté présente des différences mesurables en termes de conductivité et de transmission du signal. C’est pourquoi Ceconet mise délibérément sur le cuivre primaire ou sur du cuivre recyclé de haute qualité.

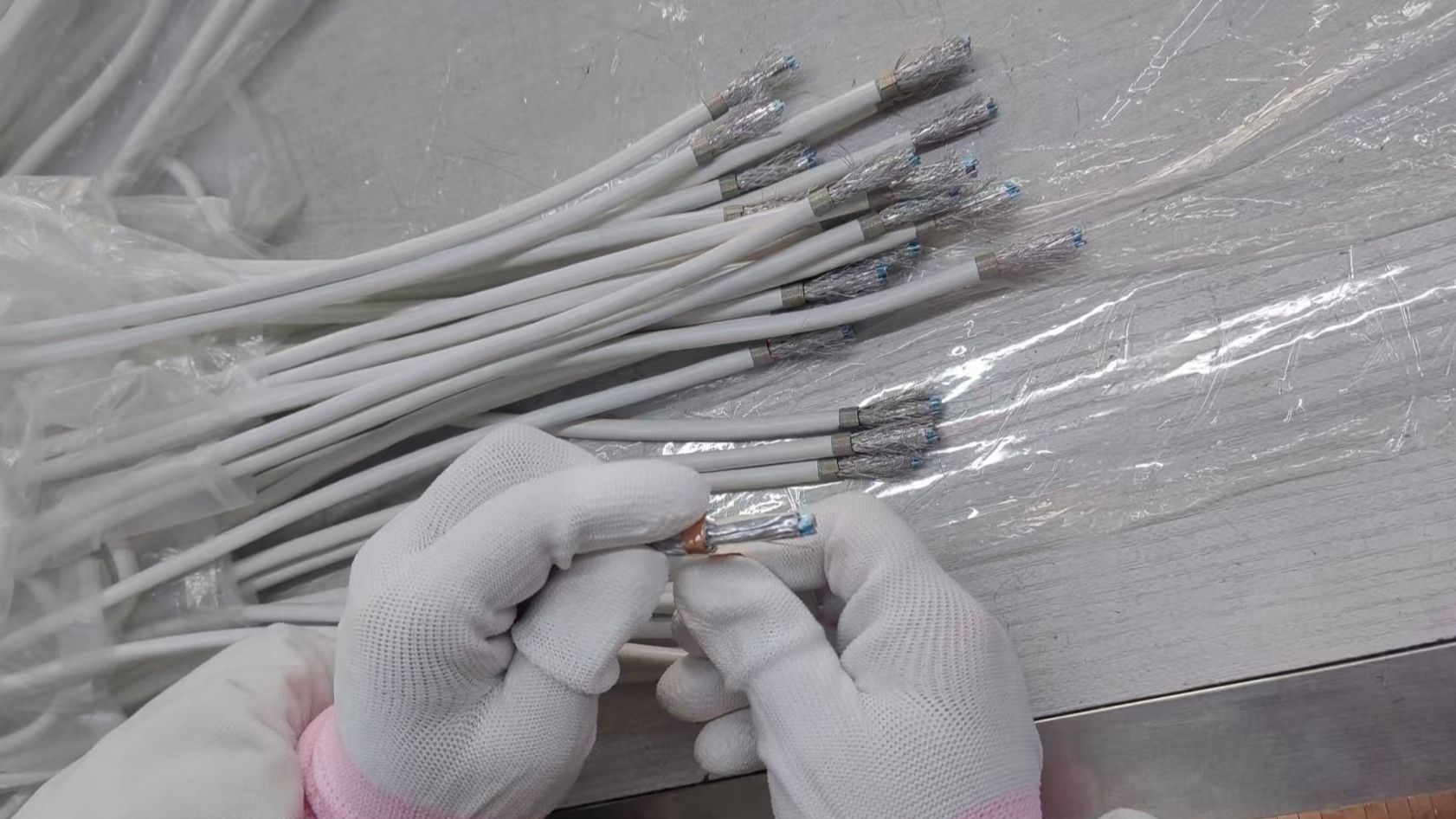

Outre la qualité des conducteurs, le blindage joue un rôle central. Il réduit les interférences électromagnétiques et contribue à une transmission stable du signal. Avec l’augmentation des débits de données, un blindage efficace devient de plus en plus important, car les interférences peuvent nuire de plus en plus à l’intégrité du signal – en particulier dans des applications telles que les transmissions 4K, 8K ou AV-over-IP.
Une couverture de blindage élevée est un facteur important pour l’immunité aux interférences d’un câble, mais elle doit toujours être considérée en interaction avec la structure, les matériaux et la fabrication. Pour ses câbles HDMI, Ceconet mise sur un blindage tressé multicouche optimisé comprenant 128 fils tressés ainsi qu’un blindage supplémentaire par feuille. La couverture globale de la tresse (Overall Braid Coverage) calculée est de 79,6 %. Associé à l’ensemble de la structure du câble, ce blindage garantit une grande immunité aux interférences et une qualité de transmission fiable.
La gaine du câble est un élément central d’un câble HDMI et remplit bien plus qu’une simple fonction de protection. Elle protège la structure interne sensible contre les contraintes mécaniques telles que les pliures, l’abrasion ou les contraintes de traction, tout en contribuant à la stabilité de la structure du câble. Elle crée ainsi les conditions nécessaires à une transmission du signal fiable et durable, même dans des conditions d’utilisation exigeantes.
Selon l’application, différents matériaux sont utilisés pour la gaine. Le PVC est principalement utilisé en raison de son rapport coût-efficacité, tandis que les élastomères thermoplastiques (TPE) offrent une grande flexibilité, de bonnes propriétés de mise en œuvre et un bilan environnemental attractif. Pour les applications particulièrement exigeantes impliquant des contraintes mécaniques élevées, des températures accrues ou un contact avec des huiles et des produits chimiques, on utilise souvent du TPU.
Dans les installations professionnelles, les gaines de câbles sans halogène présentant des propriétés LSZH (Low Smoke Zero Halogen) prennent par ailleurs de plus en plus d’importance. Le terme LSZH ne désigne pas un matériau à part entière, mais une propriété de la gaine de câble. Celle-ci est obtenue par la combinaison d’une matière plastique de base avec des additifs sans halogène retardateurs de flamme et réducteurs de fumée. En cas d’incendie, cela permet de réduire considérablement la production de fumée et de gaz corrosifs, ce qui renforce la sécurité des personnes et des installations techniques.
Les aspects liés au développement durable jouent également un rôle de plus en plus important dans le choix des matériaux. Les gaines de câbles modernes à base de PCR-TPE (élastomère thermoplastique recyclé post-consommation) allient une grande flexibilité et de bonnes propriétés de mise en œuvre à une consommation réduite de ressources. Elles permettent par ailleurs de répondre aux exigences LSZH. Pour les applications standards à haut de gamme, le PCR-TPE représente donc une solution d’avenir qui allie durabilité, sécurité et performances techniques. Le TPU reste en revanche le choix privilégié pour les applications présentant des exigences particulièrement élevées en matière de robustesse et de résistance.

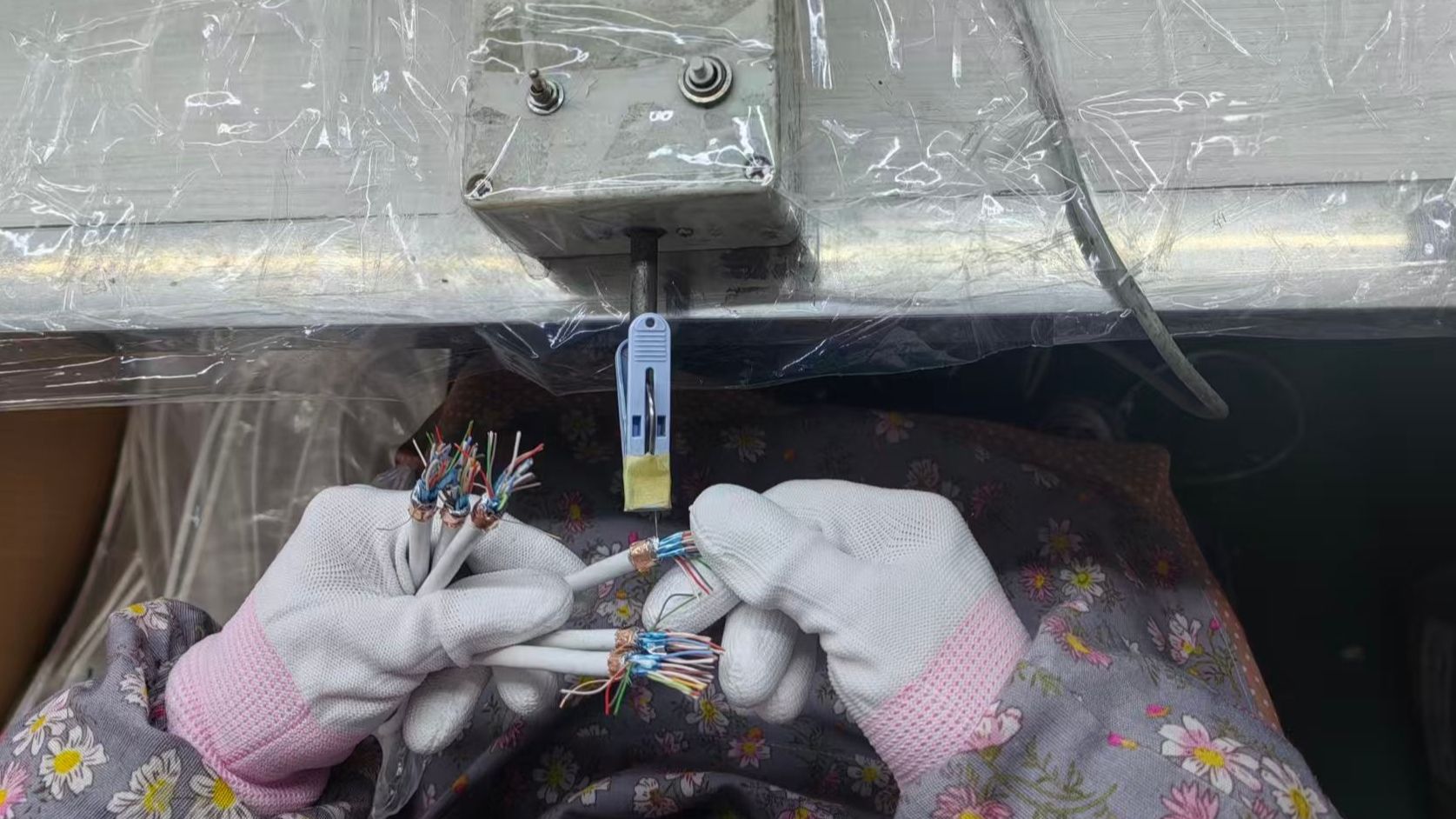

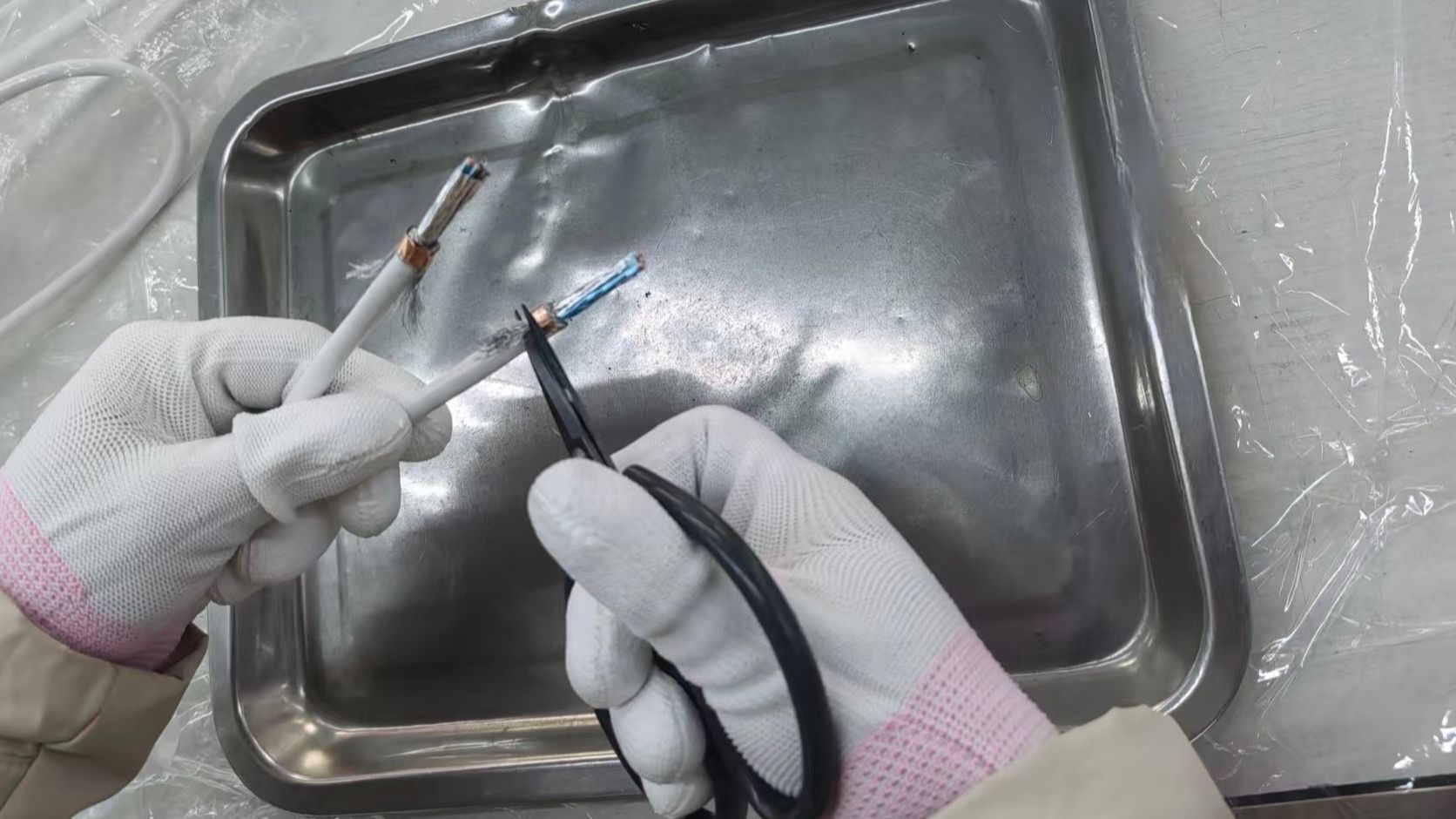

La qualité d’un câble HDMI ne dépend pas seulement des matériaux utilisés, mais surtout de leur mise en œuvre et d’un contrôle qualité rigoureux. Même de légers écarts au niveau de la torsion des paires de fils, de la structure du blindage ou des connecteurs peuvent altérer sensiblement la qualité du signal.

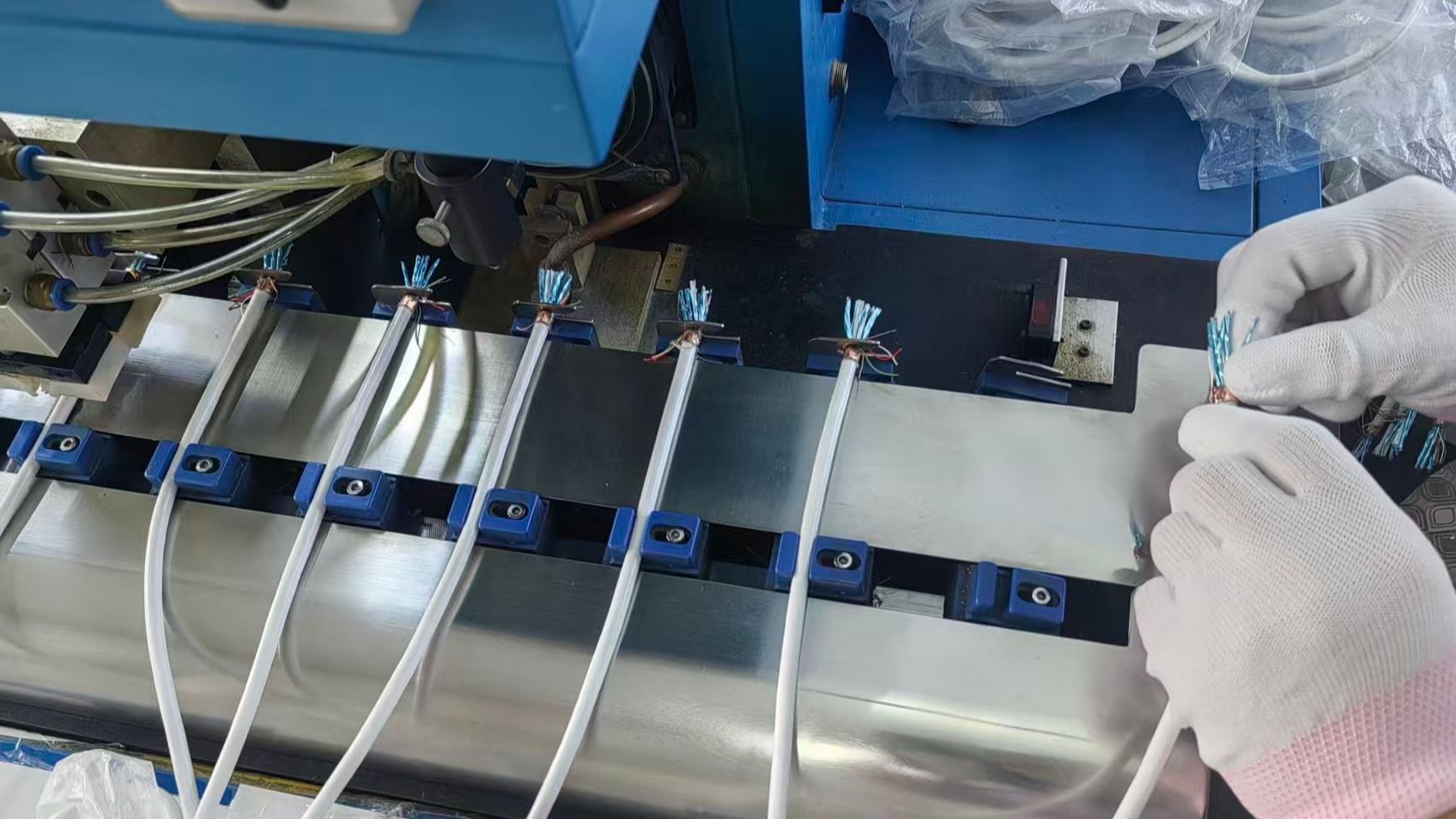

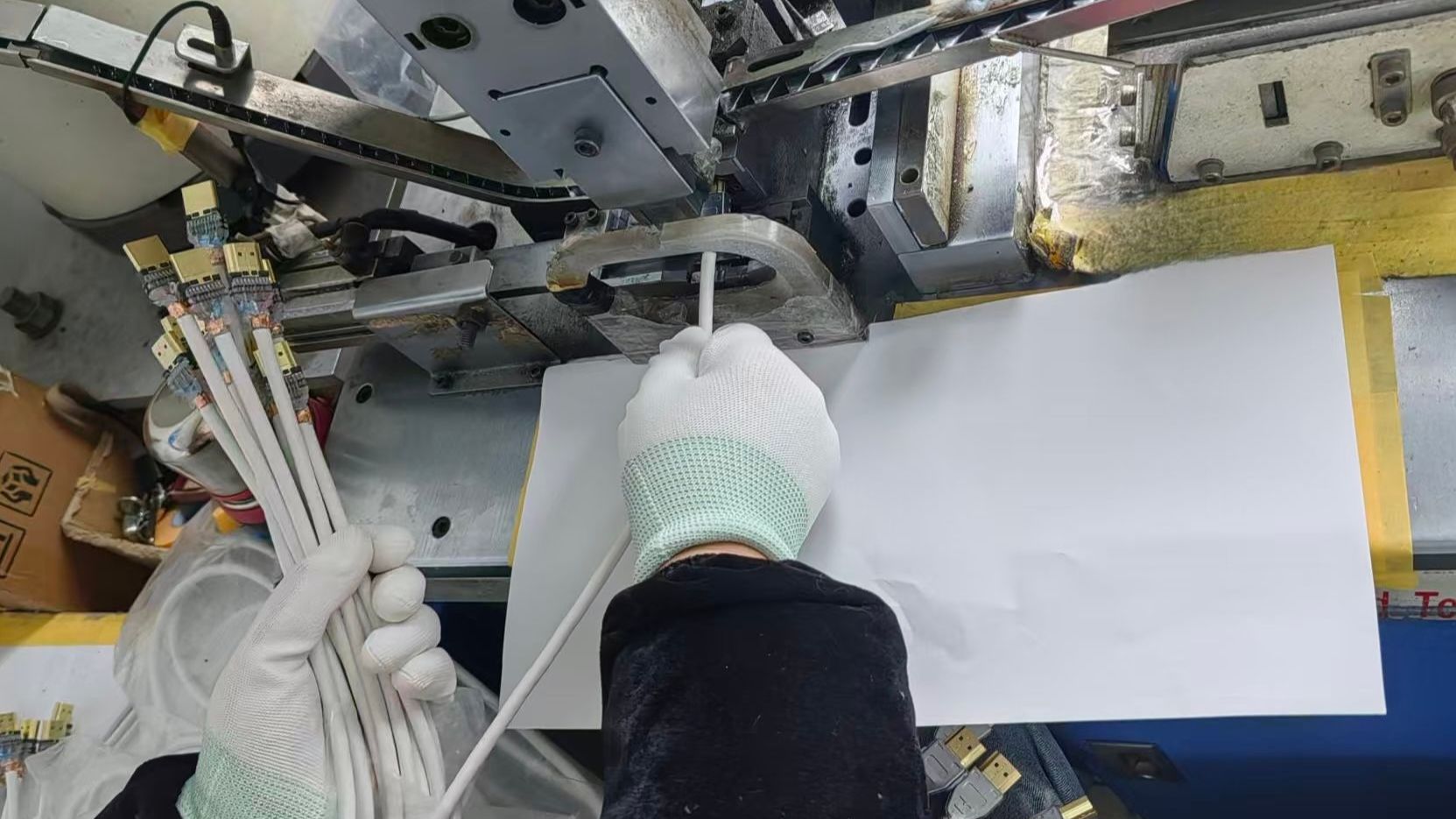

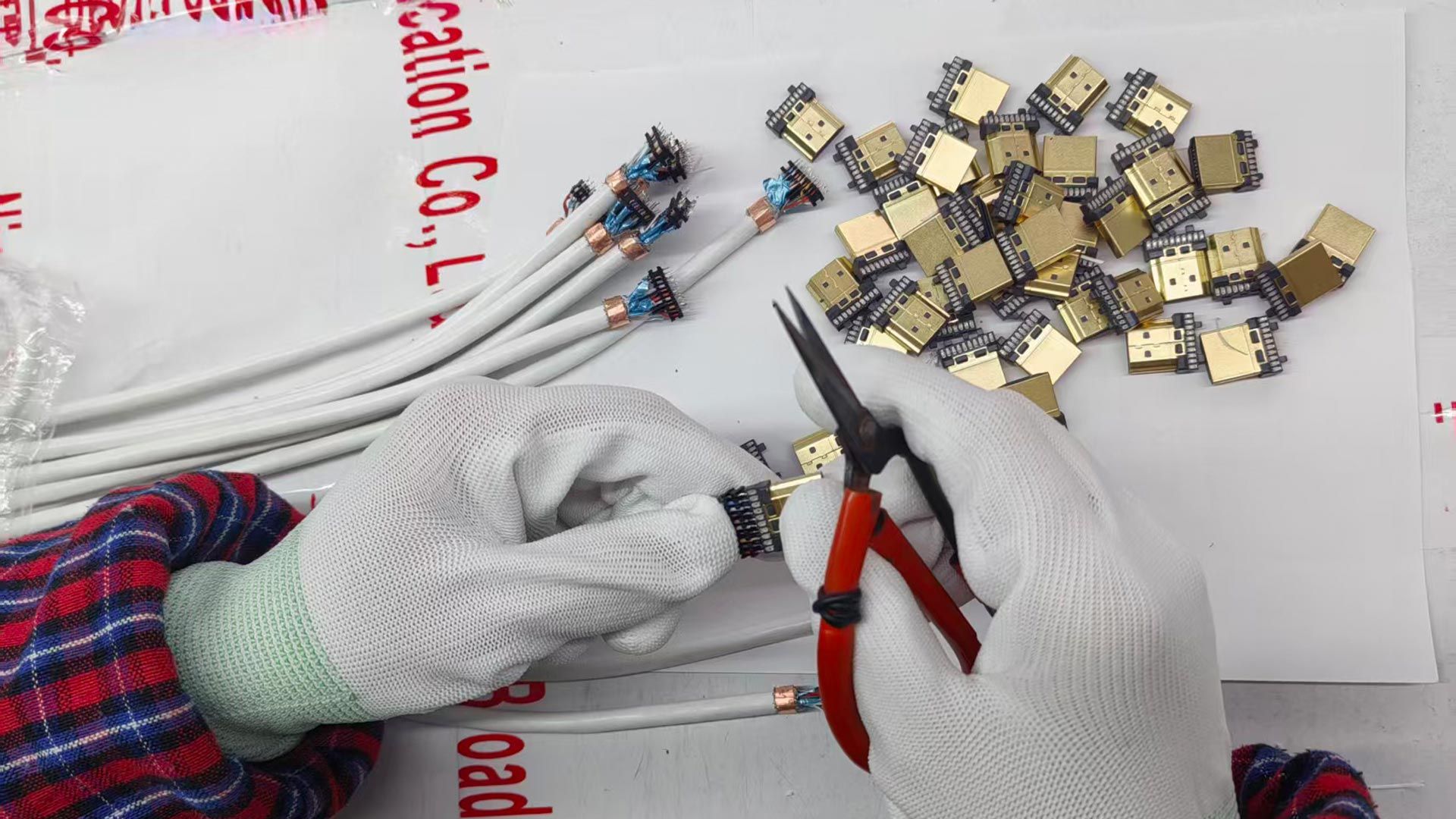

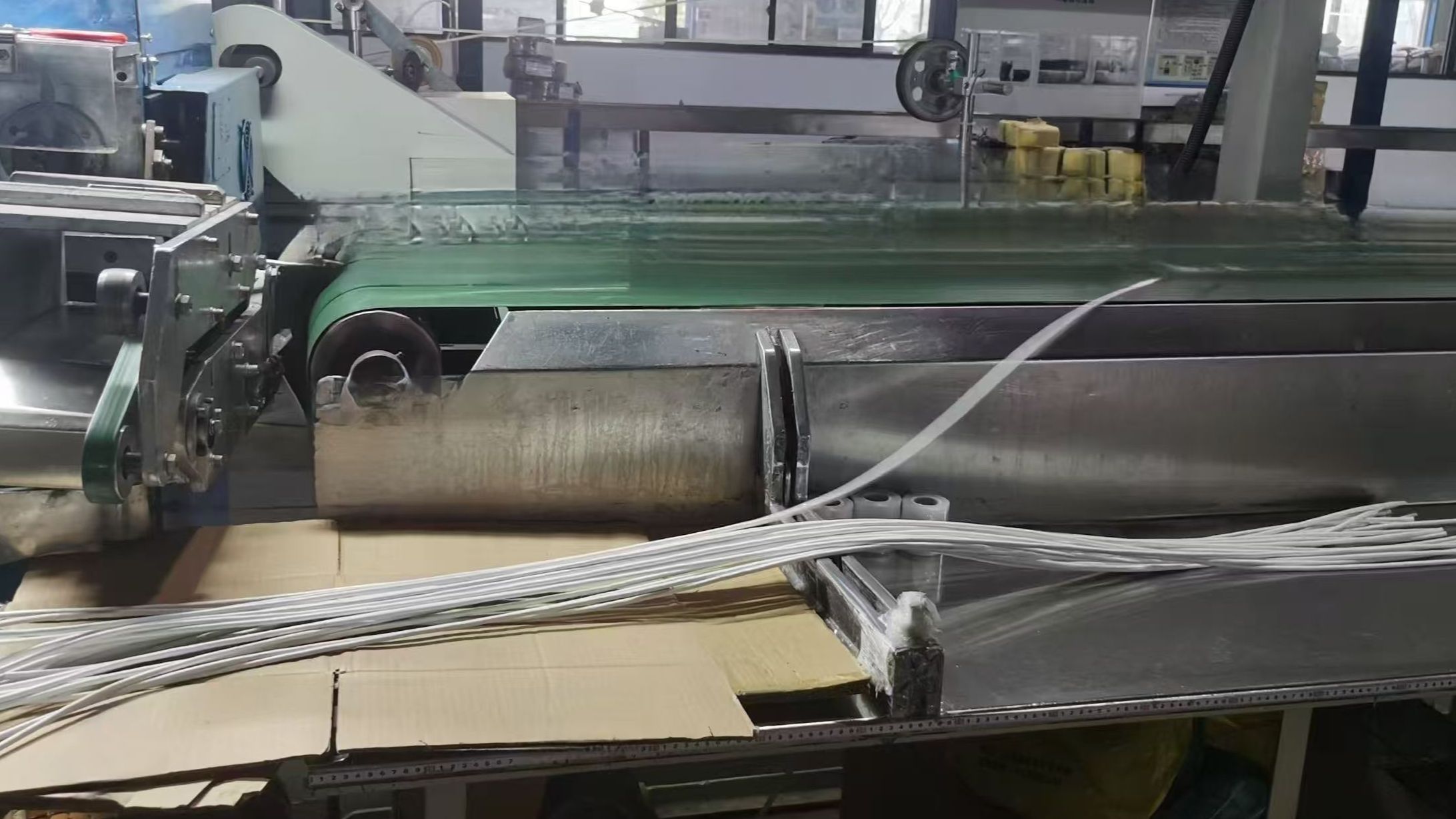

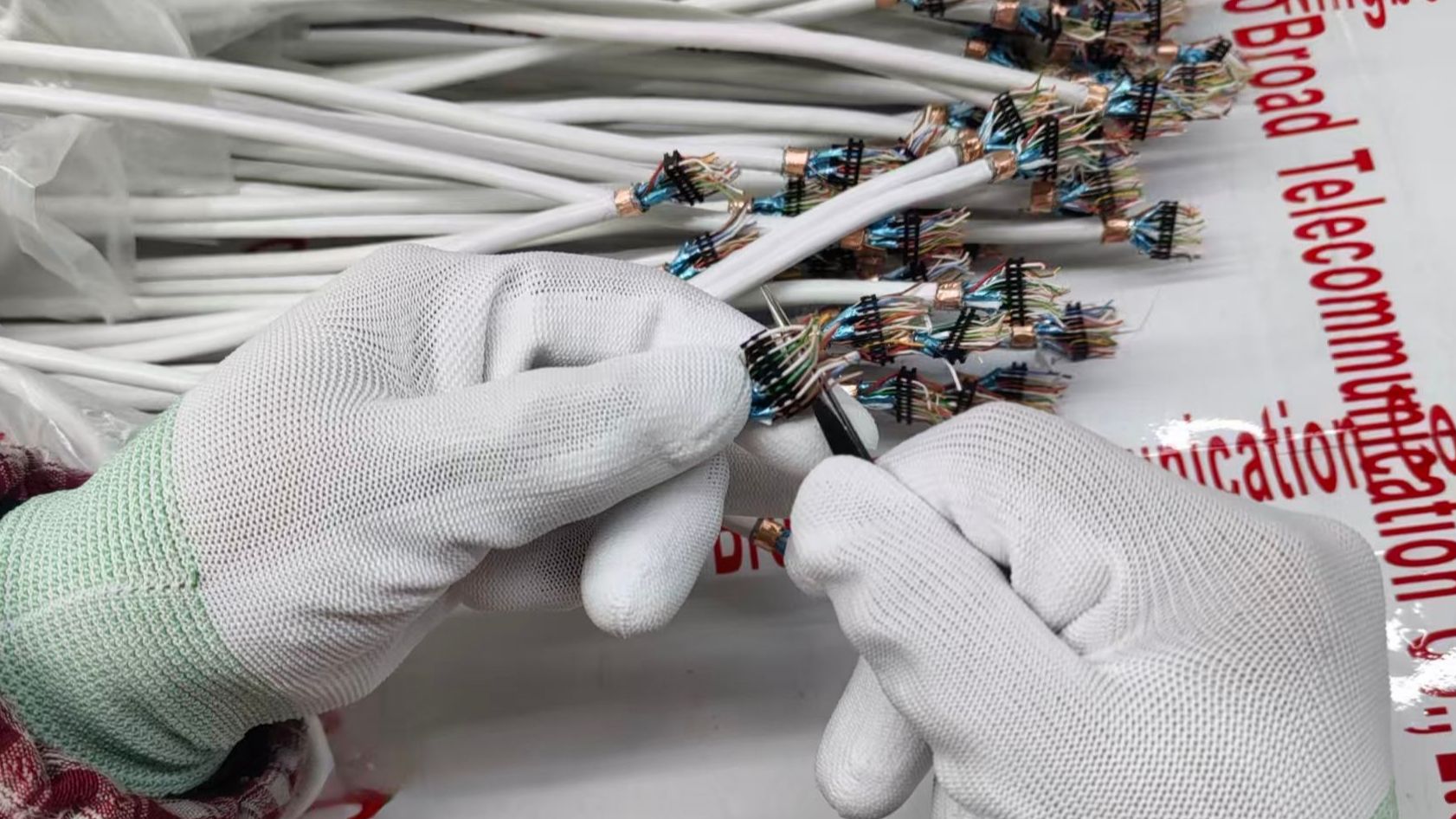

Ceconet mise donc sur des processus de fabrication automatisés, notamment grâce à l’utilisation de machines à souder automatiques. Les fils du câble HDMI sont ainsi soudés avec précision et régularité sur les contacts. Ce traitement automatisé garantit une qualité élevée et constante et augmente considérablement la fiabilité par rapport aux processus de soudage manuels.

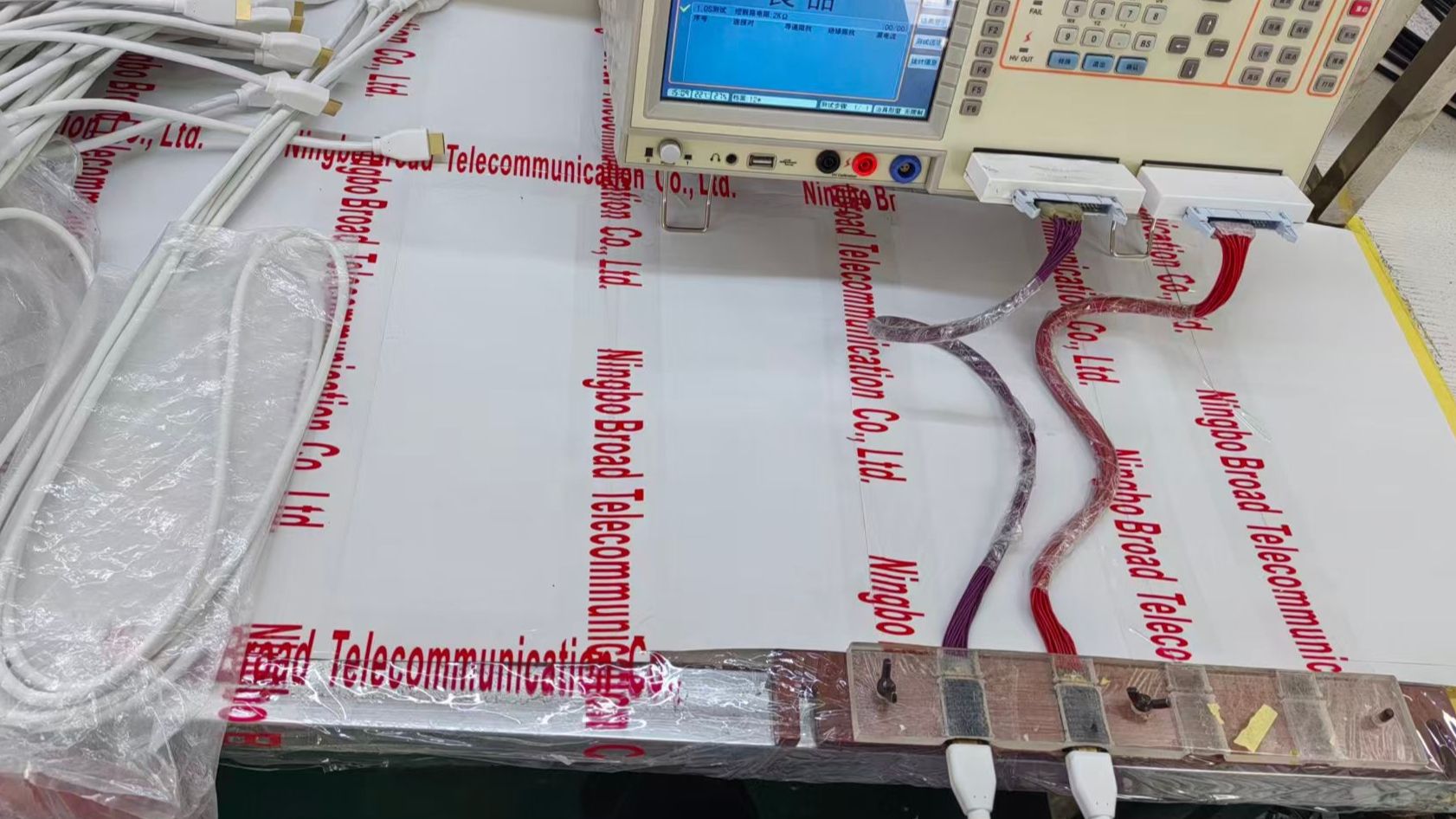

Le contrôle qualité est également effectué de manière systématique tout au long du processus de fabrication. Après chaque étape de production importante, les câbles sont contrôlés avant que le produit fini ne soit entièrement testé, puis emballé. En complément, des contrôles par échantillonnage conformes à la norme MIL sont effectués afin de garantir le respect des exigences de qualité élevées. Il en résulte des performances élevées et constantes ainsi qu’une fiabilité de fonctionnement maximale, même dans le cadre d’applications audiovisuelles exigeantes et de débits de données élevés.
Dans les projets audiovisuels, les câbles sont souvent considérés comme des composants standard. En réalité, ils ont toutefois une influence directe sur la qualité du signal, la fiabilité de fonctionnement et les performances à long terme d’une installation. Ce n’est pas un seul critère de qualité qui détermine la fiabilité d’une connexion, mais l’interaction entre les spécifications, les connecteurs, la qualité des conducteurs, le blindage, le matériau de la gaine, la fabrication et le contrôle qualité.
Avec l'augmentation des débits de données et des exigences en matière de résolution, de bande passante et de disponibilité, la qualité de l'infrastructure de transmission devient de plus en plus un facteur déterminant. En considérant dès la phase de planification les câbles, les connecteurs et les technologies de transmission comme faisant partie intégrante d’un système global, on pose les bases de voies de signal stables, de faibles risques de panne et d’une infrastructure audiovisuelle à l’épreuve du temps. En effet, une transmission de signal fiable ne commence pas au niveau du terminal, mais par la qualité de la connexion qui les relie.
