Cavi, connettori e sistemi di collegamento sono spesso considerati componenti standard in fase di progettazione. Eppure costituiscono la base tecnica di ogni trasmissione audio, video e dati. La loro qualità influisce sulla stabilità del segnale, sull’affidabilità, sui costi di manutenzione e sulla durata dell’intera infrastruttura. La progettazione AV professionale non considera quindi i singoli componenti in modo isolato, ma l’intero sistema di trasmissione – dalla sorgente, passando per i cavi e la tecnologia di connessione, fino al dispositivo finale.
I moderni sistemi AV trasmettono volumi di dati notevolmente superiori rispetto a pochi anni fa. Le risoluzioni 4K e 8K, i contenuti HDR, le soluzioni AV-over-IP e i modelli di postazione di lavoro ibrida aumentano i requisiti richiesti all’intera infrastruttura di trasmissione. Allo stesso tempo, crescono le aspettative in termini di disponibilità e affidabilità operativa. Gli utenti si aspettano che le sale riunioni, i sistemi di digital signage o i centri di controllo funzionino in ogni momento, senza interruzioni del segnale o perdite di qualità.
Tuttavia, con l’aumentare delle velocità di trasmissione, la tolleranza agli errori diminuisce. Anomalie relative alla schermatura, ai connettori, alla qualità dei conduttori o alla lavorazione, che nelle applicazioni più semplici passano quasi inosservate, possono causare problemi immediati in presenza di larghezze di banda più elevate. La qualità dei cavi non è quindi un aspetto secondario, ma una componente essenziale della progettazione AV professionale.
Un’infrastruttura AV stabile non si ottiene utilizzando il cavo più costoso o le specifiche più elevate riportate nella scheda tecnica. È fondamentale l’interazione di tutti i componenti di trasmissione: dai cavi e dai connettori alle prese di collegamento e agli adattatori, fino agli estensori, agli switch e ai terminali.
I punti deboli tipici si verificano laddove i componenti non sono perfettamente coordinati tra loro:
– lunghezze dei cavi inadeguate
– connettori non compatibili
– schermatura inadeguata
– adattatori e giunti aggiuntivi
– tratti di trasmissione dimensionati in modo errato
– Installazioni miste con livelli di qualità diversi
Ogni transizione aggiuntiva può influire sull'integrità del segnale. L'attenuazione, le riflessioni o le interferenze elettromagnetiche hanno un impatto particolarmente forte in presenza di elevate velocità di trasmissione dati. Per questo motivo, Ceconet non considera i cavi come elementi isolati, ma come parte integrante di un sistema di trasmissione ottimizzato.
Una delle domande più importanti nella fase di progettazione è: quale distanza deve essere coperta in modo affidabile?
Per le brevi distanze, i cavi in rame di alta qualità rappresentano solitamente la soluzione più sensata. I cavi HDMI consentono in questo caso una trasmissione del segnale stabile ed economica, a condizione che siano adatti alla larghezza di banda richiesta e all’applicazione. Per le connessioni USB occorre tenere presente che non è il connettore USB-C a determinare la lunghezza massima del cavo, bensì il protocollo USB utilizzato. Con l’aumentare delle velocità di trasmissione, le lunghezze massime dei cavi si riducono notevolmente: con USB 3.0 e USB 3.1/3.2 Gen 1 (5 Gbit/s) sono possibili fino a tre metri, con USB 3.1/3.2 Gen 2 (10 Gbit/s) circa due metri e con USB 3.2 Gen 2x2 (20 Gbit/s) di norma solo un metro. La distanza di trasmissione effettivamente raggiungibile dipende inoltre da fattori quali la risoluzione, la velocità di trasmissione, la qualità del cavo e i dispositivi utilizzati.
A distanze maggiori, le soluzioni classiche in rame si scontrano sempre più spesso con i limiti fisici. L’attenuazione e le perdite di segnale aumentano, mentre contemporaneamente crescono i requisiti relativi alla schermatura, ai connettori e alla lavorazione. In questi casi, a seconda dell’applicazione, si ricorre a HDBaseT, soluzioni HDMI attive, AV-over-IP o fibra ottica.
La fibra ottica offre chiari vantaggi, in particolare in caso di lunghe distanze, larghezze di banda elevate e ambienti sensibili alle interferenze elettromagnetiche. Consente grandi portate, è insensibile alle interferenze elettromagnetiche e offre ampie riserve per le esigenze future.

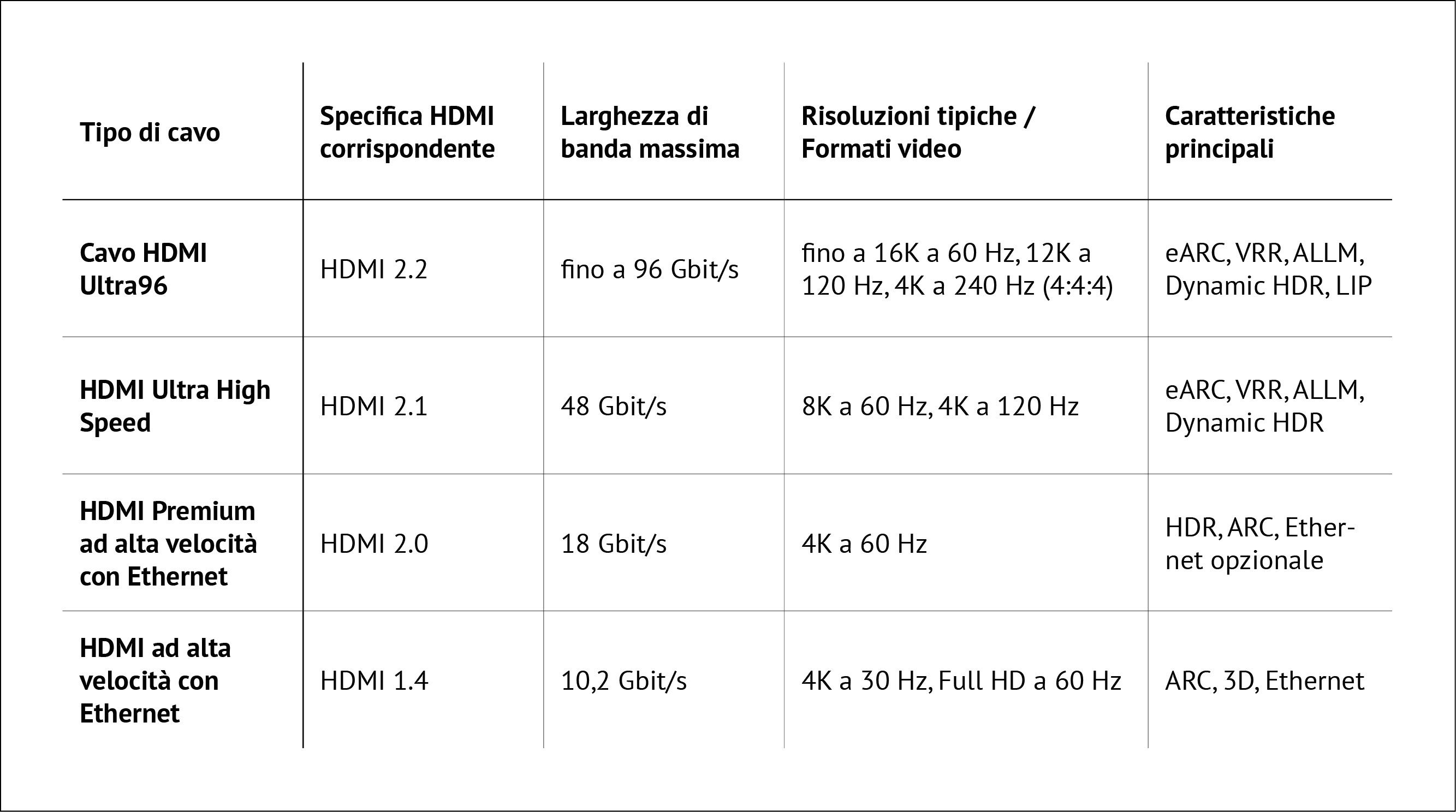

HDMI è uno standard di trasmissione internazionale le cui specifiche vengono definite e sviluppate da HDMI.org. Queste specifiche stabiliscono quali larghezze di banda, risoluzioni e funzioni sono supportate.
Tuttavia, nella pratica non è determinante solo la versione HDMI stampata sul cavo, ma anche il fatto che il cavo soddisfi in modo affidabile le caratteristiche tecniche richieste. Maggiore è la velocità di trasmissione dati, più importanti diventano la struttura, la qualità dei conduttori, la schermatura, i connettori e la qualità di fabbricazione.
Fonte: hdmi.org
Con ogni nuova generazione HDMI, le velocità di trasmissione possibili aumentano notevolmente. Mentre l’HDMI 1.4 funziona ancora a 10,2 Gbit/s, l’HDMI 2.2 supporta larghezze di banda fino a 96 Gbit/s. Di conseguenza, aumentano anche i requisiti relativi al percorso fisico di trasmissione. L'attenuazione, le resistenze di transizione, le variazioni di impedenza e le interferenze elettromagnetiche hanno un impatto notevolmente maggiore sulla stabilità del segnale in presenza di larghezze di banda elevate.
A partire dalla versione HDMI 2.0, HDMI.org offre un programma ufficiale di certificazione per i cavi HDMI. I prodotti certificati vengono testati in laboratori di prova indipendenti e possono essere verificati tramite un codice QR e l’app ufficiale HDMI.
Nella pratica, tuttavia, la certificazione viene spesso fraintesa come un indicatore di qualità. L’assenza di un certificato non significa automaticamente che un cavo non soddisfi i requisiti di una specifica HDMI. Molti produttori rinunciano alla certificazione ufficiale a causa dei costi aggiuntivi legati alle licenze e alla certificazione e si attengono invece direttamente alle specifiche tecniche dello standard.
Per gli utenti professionali, quindi, più che la certificazione in sé, è determinante verificare se un cavo rispetta i parametri di trasmissione richiesti in condizioni d’uso reali.
I connettori rappresentano uno dei punti più critici all’interno di un percorso del segnale. Anche tolleranze di produzione minime possono influire sulla qualità del segnale. La resistenza di contatto, la qualità del contatto e la qualità del collegamento della schermatura incidono direttamente sulla stabilità della trasmissione. Il connettore HDMI è in questo caso un fattore determinante: anche piccole differenze nella realizzazione possono influire in modo significativo sulla qualità del segnale.
Caratteristiche qualitative importanti sono i materiali di contatto di alta qualità, le superfici resistenti alla corrosione, la lavorazione di precisione, un percorso continuo della schermatura e la stabilità meccanica. Per questo motivo Ceconet punta su contatti in rame di alta qualità con placcatura in oro e su un alloggiamento chiuso della schermatura. Ciò riduce le interferenze provenienti dall’esterno e garantisce un passaggio pulito della schermatura dal connettore alla treccia del cavo. Grazie alla saldatura mirata delle aperture dell’alloggiamento e del punto di passaggio del cavo, questa protezione viene ulteriormente ottimizzata.
Il risultato è una maggiore stabilità del segnale – in particolare con elevate velocità di trasmissione dati –, poiché le interferenze vengono minimizzate e le perdite di trasmissione ridotte.
Un fattore essenziale in termini di costi e qualità nei cavi HDMI è la qualità del rame utilizzato. Per i cavi HDMI si utilizza rame primario o rame riciclato. A questo proposito, ciò che conta non è tanto la provenienza quanto la qualità del materiale.
Il rame riciclato trattato con standard elevati raggiunge quasi le stesse prestazioni di trasmissione del rame primario, ma è leggermente più economico. Il rame riciclato con un grado di purezza inferiore, invece, presenta differenze misurabili in termini di conduttività e trasmissione del segnale. Per questo motivo Ceconet punta consapevolmente sul rame primario o sul rame riciclato trattato con standard elevati.
Oltre alla qualità dei conduttori, la schermatura svolge un ruolo centrale. Riduce le interferenze elettromagnetiche e contribuisce a una trasmissione stabile del segnale. Con l’aumentare delle velocità di trasmissione dati, una schermatura efficace diventa sempre più importante, poiché le interferenze possono compromettere sempre più l’integrità del segnale – in particolare in applicazioni quali le trasmissioni 4K, 8K o AV-over-IP.
Un’elevata copertura della schermatura è un fattore importante per l’immunità alle interferenze di un cavo, ma deve sempre essere considerata in combinazione con la struttura, i materiali e la lavorazione. Per i suoi cavi HDMI, Ceconet punta su una schermatura a treccia multistrato ottimizzata con 128 fili di treccia e una schermatura aggiuntiva in lamina. La copertura complessiva della treccia calcolata è pari al 79,6%. In combinazione con la struttura complessiva del cavo, questa schermatura garantisce un’elevata immunità alle interferenze e una qualità di trasmissione affidabile.
La guaina del cavo è una componente fondamentale di un cavo HDMI e svolge ben più di una semplice funzione protettiva. Protegge la delicata struttura interna da sollecitazioni meccaniche quali piegature, abrasione o sollecitazioni di trazione e, al contempo, contribuisce a garantire una struttura stabile del cavo. In questo modo crea i presupposti per una trasmissione del segnale affidabile nel tempo, anche in condizioni d’uso impegnative.
A seconda dell’applicazione vengono utilizzati diversi materiali per la guaina. Il PVC viene impiegato soprattutto per la sua economicità, mentre gli elastomeri termoplastici (TPE) offrono un’elevata flessibilità, buone proprietà di lavorazione e un bilancio ambientale vantaggioso. Per applicazioni particolarmente esigenti con elevate sollecitazioni meccaniche, temperature elevate o contatto con oli e sostanze chimiche, viene spesso utilizzato il TPU.
Nelle installazioni professionali stanno inoltre acquisendo sempre maggiore importanza le guaine dei cavi prive di alogeni con proprietà LSZH (Low Smoke Zero Halogen). LSZH non indica un materiale a sé stante, bensì una proprietà della guaina del cavo. Questa si ottiene combinando una plastica di base con additivi ignifughi privi di alogeni e che riducono la produzione di fumo. In caso di incendio, ciò comporta una produzione notevolmente inferiore di fumo e gas corrosivi, aumentando così la sicurezza delle persone e degli impianti tecnici.
Anche gli aspetti legati alla sostenibilità giocano un ruolo sempre più importante nella scelta dei materiali. Le moderne guaine per cavi a base di PCR-TPE (Post Consumer Recycled Thermoplastic Elastomer) combinano un’elevata flessibilità e buone proprietà di lavorabilità con un consumo ridotto di risorse. Allo stesso tempo, consentono di soddisfare i requisiti LSZH. Per le applicazioni da standard a premium, il PCR-TPE rappresenta quindi una soluzione orientata al futuro che unisce sostenibilità, sicurezza e prestazioni tecniche. Il TPU rimane invece la scelta preferita per applicazioni con requisiti particolarmente elevati in termini di robustezza e resistenza.
La qualità di un cavo HDMI non dipende solo dai materiali utilizzati, ma soprattutto dalla loro lavorazione e da un controllo di qualità rigoroso. Anche piccole variazioni nella torsione delle coppie di fili, nella struttura della schermatura o nei connettori possono compromettere sensibilmente la qualità del segnale.
Ceconet punta quindi su processi di produzione automatizzati, tra cui l’impiego di saldatrici automatiche. In questo modo, i fili del cavo HDMI vengono saldati ai contatti in modo preciso e uniforme. Questa lavorazione automatizzata garantisce una qualità costantemente elevata e aumenta notevolmente l’affidabilità rispetto ai processi di saldatura manuali.
Anche il controllo qualità viene effettuato in modo sistematico durante l’intero processo di produzione. Dopo ogni fase produttiva importante, i cavi vengono controllati prima che il prodotto finito venga testato completamente e successivamente imballato. A integrazione di ciò, vengono effettuati controlli a campione secondo lo standard MIL per garantire il rispetto degli elevati requisiti di qualità. Il risultato è una prestazione costantemente elevata e la massima sicurezza operativa, anche in applicazioni AV esigenti e con elevate velocità di trasmissione dati.
Nei progetti AV, i cavi sono spesso considerati componenti standard. In realtà, però, hanno un’influenza diretta sulla qualità del segnale, sulla sicurezza operativa e sulle prestazioni a lungo termine di un’installazione. A determinare l’affidabilità di un collegamento non è una singola caratteristica di qualità, bensì l’interazione tra specifiche, connettori, qualità dei conduttori, schermatura, materiale della guaina, produzione e controllo qualità.
Con l’aumento delle velocità di trasmissione dati e l’innalzarsi dei requisiti in termini di risoluzione, larghezza di banda e disponibilità, la qualità dell’infrastruttura di trasmissione sta diventando sempre più un fattore determinante. Chi considera cavi, connettori e tecnologie di trasmissione come parte integrante di un sistema complessivo già nella fase di progettazione, getta le basi per percorsi di segn mente stabili, rischi di guasto ridotti e un’infrastruttura AV a prova di futuro. Infatti, una trasmissione affidabile del segnale non inizia dal dispositivo finale, ma dalla qualità del collegamento che li collega.
Puntate su soluzioni complete e ben studiate anziché scendere a compromessi sui singoli componenti. Vi aiutiamo a definire la tecnologia di cablaggio ottimale e il livello di qualità più adatto alla vostra applicazione, per garantire la massima sicurezza operativa, la migliore qualità del segnale e prestazioni durature.
