Kabel, Steckverbinder und Verbindungssysteme werden in der Planung häufig als Standardkomponenten betrachtet. Dabei bilden sie die technische Grundlage jeder Audio-, Video- und Datenübertragung. Ihre Qualität beeinflusst Signalstabilität, Ausfallsicherheit, Wartungsaufwand und die Lebensdauer der gesamten Infrastruktur. Professionelle AV-Planung betrachtet deshalb nicht einzelne Komponenten isoliert, sondern das gesamte Übertragungssystem – von der Quelle über Kabel und Anschlusstechnik bis zum Endgerät.
Moderne AV-Systeme übertragen deutlich höhere Datenmengen als noch vor wenigen Jahren. 4K- und 8K-Auflösungen, HDR-Inhalte, AV-over-IP-Lösungen und hybride Arbeitsplatzkonzepte erhöhen die Anforderungen an die gesamte Übertragungsinfrastruktur. Gleichzeitig steigen die Erwartungen an Verfügbarkeit und Betriebssicherheit. Nutzer erwarten, dass Besprechungsräume, Digital-Signage-Systeme oder Kontrollzentren jederzeit funktionieren – ohne Signalabbrüche oder Qualitätsverluste.
Mit steigenden Datenraten sinkt jedoch die Fehlertoleranz. Abweichungen bei Schirmung, Steckverbindungen, Leiterqualität oder Verarbeitung, die bei einfacheren Anwendungen kaum auffallen, können bei höheren Bandbreiten unmittelbar zu Problemen führen. Kabelqualität ist deshalb kein Nebenthema, sondern ein wesentlicher Bestandteil professioneller AV-Planung.
Eine stabile AV-Infrastruktur entsteht nicht durch das teuerste Kabel oder die höchste Spezifikation auf dem Datenblatt. Entscheidend ist das Zusammenspiel aller Übertragungskomponenten – von Kabeln und Steckverbindern über Anschlussdosen und Adapter bis hin zu Extendern, Switches und Endgeräten.
Typische Schwachstellen entstehen dort, wo Komponenten nicht optimal aufeinander abgestimmt sind:
– ungeeignete Kabellängen
– nicht abgestimmte Steckverbinder
– mangelhafte Schirmung
– zusätzliche Adapter und Kupplungen
– falsch dimensionierte Übertragungsstrecken
– Mischinstallationen unterschiedlicher Qualitätsstufen
Jeder zusätzliche Übergang kann die Signalintegrität beeinflussen. Dämpfung, Reflexionen oder elektromagnetische Störungen wirken sich bei hohen Datenraten besonders stark aus. Deshalb betrachtet Ceconet Kabel nicht isoliert, sondern als Teil eines abgestimmten Übertragungssystems.
Eine der wichtigsten Fragen in der Planungsphase lautet: Welche Distanz muss zuverlässig überbrückt werden?
Für kurze Strecken sind hochwertige Kupferkabel meist die sinnvollste Lösung. HDMI-Kabel ermöglichen hier eine stabile und wirtschaftliche Signalübertragung, sofern sie zur benötigten Bandbreite und Anwendung passen. Bei USB-Verbindungen ist zu beachten, dass nicht der USB-C-Stecker die mögliche Kabellänge bestimmt, sondern das verwendete USB-Protokoll. Mit steigenden Datenraten verkürzen sich die maximalen Kabellängen deutlich: Bei USB 3.0 sowie USB 3.1/3.2 Gen 1 (5 Gbit/s) sind bis zu drei Meter möglich, bei USB 3.1/3.2 Gen 2 (10 Gbit/s) etwa zwei Meter und bei USB 3.2 Gen 2x2 (20 Gbit/s) in der Regel nur noch ein Meter. Die tatsächlich erreichbare Übertragungsdistanz hängt zudem von Faktoren wie Auflösung, Datenrate, Kabelqualität und den eingesetzten Geräten ab.
Bei grösseren Distanzen stossen klassische Kupferlösungen zunehmend an physikalische Grenzen. Dämpfung und Signalverluste nehmen zu, während gleichzeitig die Anforderungen an Schirmung, Steckverbinder und Verarbeitung steigen. In solchen Fällen kommen je nach Anwendung HDBaseT, aktive HDMI-Lösungen, AV-over-IP oder Glasfaser zum Einsatz.
Glasfaser bietet insbesondere bei langen Distanzen, hohen Bandbreiten und EMV-sensiblen Umgebungen klare Vorteile. Sie ermöglicht grosse Reichweiten, ist unempfindlich gegenüber elektromagnetischen Störungen und bietet hohe Reserven für zukünftige Anforderungen.

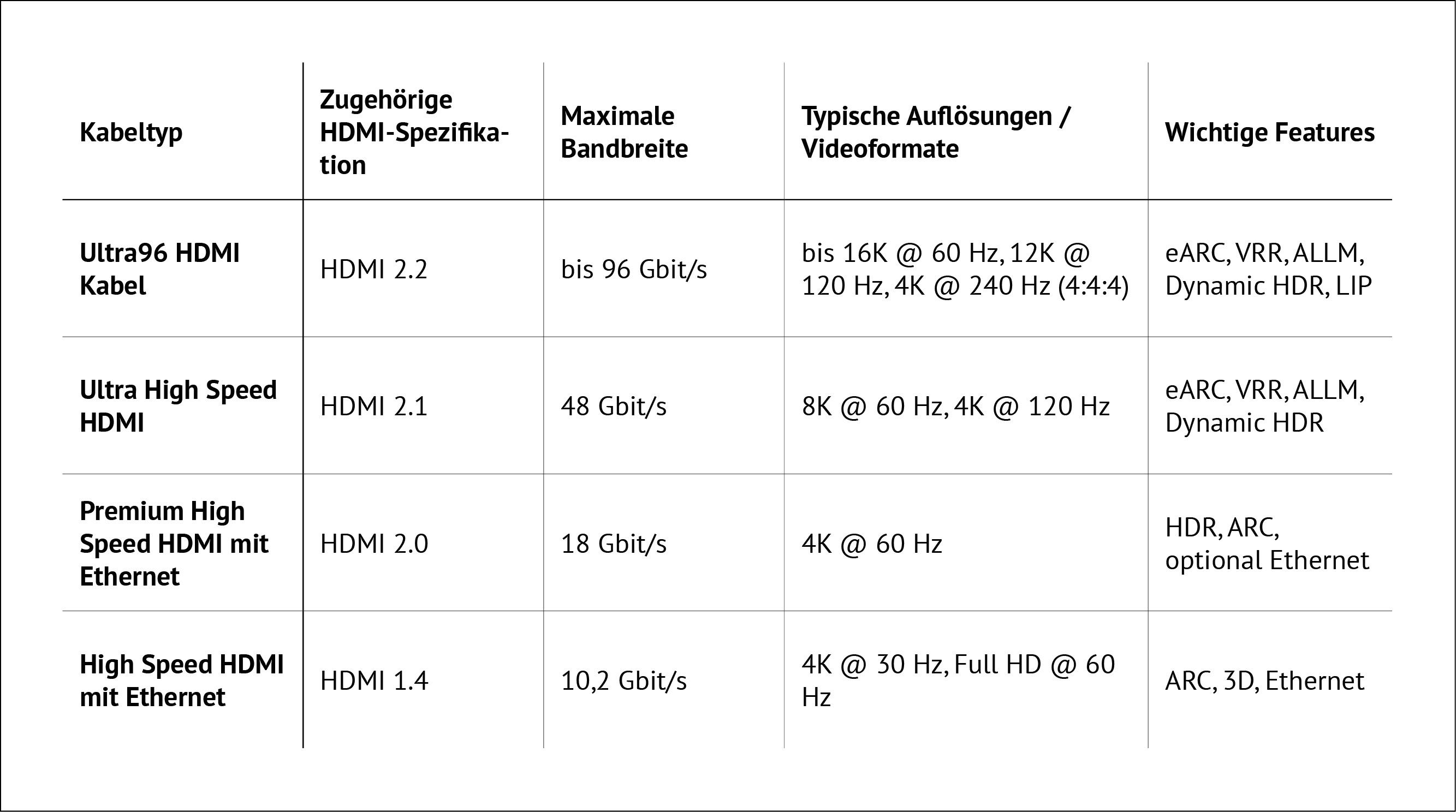

HDMI ist ein international standardisierter Übertragungsstandard, dessen Spezifikationen von HDMI.org definiert und weiterentwickelt werden. Diese Spezifikationen legen fest, welche Bandbreiten, Auflösungen und Funktionen unterstützt werden.
Für die Praxis entscheidend ist jedoch nicht nur die aufgedruckte HDMI-Version, sondern ob ein Kabel die geforderten technischen Eigenschaften zuverlässig erfüllt. Je höher die Datenrate, desto wichtiger werden Konstruktion, Leiterqualität, Schirmung, Steckverbinder und Fertigungsqualität.
Quelle: hdmi.org
Mit jeder neuen HDMI-Generation steigen die möglichen Datenraten deutlich an. Während HDMI 1.4 noch mit 10,2 Gbit/s arbeitet, unterstützt HDMI 2.2 Bandbreiten von bis zu 96 Gbit/s. Damit steigen auch die Anforderungen an die physikalische Übertragungsstrecke. Dämpfung, Übergangswiderstände, Impedanzabweichungen und elektromagnetische Einflüsse haben bei hohen Bandbreiten einen deutlich grösseren Einfluss auf die Signalstabilität.
Seit HDMI 2.0 bietet HDMI.org ein offizielles Zertifizierungsprogramm für HDMI-Kabel an. Zertifizierte Produkte werden in unabhängigen Testlaboren geprüft und lassen sich über einen QR-Code und der offiziellen HDMI-App verifizieren.
In der Praxis wird die Zertifizierung jedoch häufig als Qualitätsmerkmal missverstanden. Ein fehlendes Zertifikat bedeutet nicht automatisch, dass ein Kabel die Anforderungen einer HDMI-Spezifikation nicht erfüllt. Viele Hersteller verzichten aufgrund der zusätzlichen Lizenz- und Zertifizierungskosten auf eine offizielle Zertifizierung und orientieren sich stattdessen direkt an den technischen Vorgaben des Standards.
Für professionelle Anwender ist deshalb weniger die Zertifizierung selbst entscheidend als die Frage, ob ein Kabel die geforderten Übertragungsparameter unter realen Einsatzbedingungen einhält.
Steckverbinder gehören zu den kritischsten Punkten innerhalb einer Signalstrecke. Bereits geringe Fertigungstoleranzen können die Signalqualität beeinflussen. Übergangswiderstände, Kontaktqualität und die Qualität der Schirmanbindung wirken sich direkt auf die Übertragungsstabilität aus. Der HDMI-Stecker ist dabei ein entscheidender Faktor: Schon kleine Unterschiede in der Ausführung können sich deutlich auf die Signalqualität auswirken.
Wichtige Qualitätsmerkmale sind hochwertige Kontaktmaterialien, korrosionsbeständige Oberflächen, präzise Fertigung, eine durchgängige Schirmführung und mechanische Stabilität. Deshalb setzt Ceconet auf hochwertige Kupferkontakte mit Vergoldung sowie ein geschlossenes Schirmgehäuse. Dieses reduziert Störeinstrahlungen von aussen und sorgt für einen sauberen Übergang des Schirms vom Stecker auf das Kabelgeflecht. Durch das gezielte Verlöten der Gehäuseöffnungen sowie des Kabelübergangs wird dieser Schutz zusätzlich optimiert.
Das Ergebnis ist eine verbesserte Signalstabilität – insbesondere bei hohen Datenraten –, da Störungen minimiert und Übertragungsverluste reduziert werden.
Ein wesentlicher Kosten- und Qualitätsfaktor bei HDMI-Kabeln ist die Qualität des eingesetzten Kupfers. Für HDMI-Kabel wird entweder Primärkupfer oder Recyclingkupfer verwendet. Entscheidend ist dabei weniger die Herkunft als die Qualität des Materials.
Hochwertig aufbereitetes Recyclingkupfer erreicht nahezu die gleiche Übertragungsleistung wie Primärkupfer, ist jedoch etwas kostengünstiger. Recyclingkupfer mit geringerem Reinheitsgrad weist hingegen messbare Unterschiede bei Leitfähigkeit und Signalübertragung auf. Deshalb setzt Ceconet bewusst auf Primärkupfer oder hochwertig aufbereitetes Recyclingkupfer.
Neben der Leiterqualität spielt die Schirmung eine zentrale Rolle. Sie reduziert elektromagnetische Störeinflüsse und trägt zu einer stabilen Signalübertragung bei. Mit steigenden Datenraten wird eine wirksame Schirmung immer wichtiger, da Störungen die Signalintegrität zunehmend beeinträchtigen können – insbesondere bei Anwendungen wie 4K-, 8K- oder AV-over-IP-Übertragungen.
Eine hohe Schirmdeckung ist ein wichtiger Faktor für die Störsicherheit eines Kabels, sollte jedoch immer im Zusammenspiel mit Aufbau, Materialien und Verarbeitung betrachtet werden. Ceconet setzt bei seinen HDMI-Kabeln auf eine optimierte Mehrschicht-Geflechtabschirmung mit 128 Geflechtdrähten sowie zusätzlicher Folienschirmung. Die berechnete Overall Braid Coverage liegt bei 79,6 Prozent. In Kombination mit dem gesamten Kabelaufbau sorgt diese Abschirmung für eine hohe Störsicherheit und eine zuverlässige Übertragungsqualität.
Der Kabelmantel ist ein zentraler Bestandteil eines HDMI-Kabels und erfüllt weit mehr als eine reine Schutzfunktion. Er schützt die empfindliche Innenstruktur vor mechanischen Belastungen wie Knicken, Abrieb oder Zugbeanspruchung und trägt gleichzeitig zu einem stabilen Kabelaufbau bei. Damit schafft er die Voraussetzungen für eine dauerhaft zuverlässige Signalübertragung – auch unter anspruchsvollen Einsatzbedingungen.
Je nach Anwendung kommen unterschiedliche Mantelmaterialien zum Einsatz. PVC wird vor allem aufgrund seiner Wirtschaftlichkeit eingesetzt, während thermoplastische Elastomere (TPE) eine hohe Flexibilität, gute Verarbeitungseigenschaften und eine attraktive Umweltbilanz bieten. Für besonders anspruchsvolle Anwendungen mit hoher mechanischer Belastung, erhöhten Temperaturen oder Kontakt mit Ölen und Chemikalien kommt häufig TPU zum Einsatz.
In professionellen Installationen gewinnen zudem halogenfreie Kabelmäntel mit LSZH-Eigenschaften (Low Smoke Zero Halogen) zunehmend an Bedeutung. LSZH bezeichnet dabei kein eigenständiges Material, sondern eine Eigenschaft des Kabelmantels. Diese wird durch die Kombination eines Basiskunststoffs mit halogenfreien Flammschutz- und rauchreduzierenden Additiven erreicht. Im Brandfall entstehen dadurch deutlich weniger Rauch und korrosive Gase, was die Sicherheit von Personen und technischen Anlagen erhöht.
Auch Nachhaltigkeitsaspekte spielen bei der Materialwahl eine immer wichtigere Rolle. Moderne Kabelmäntel auf Basis von PCR-TPE (Post Consumer Recycled Thermoplastic Elastomer) verbinden hohe Flexibilität und gute Verarbeitungseigenschaften mit einem reduzierten Ressourcenverbrauch. Gleichzeitig lassen sich damit LSZH-Anforderungen erfüllen. Für Standard- bis Premium-Anwendungen stellt PCR-TPE daher eine zukunftsorientierte Lösung dar, die Nachhaltigkeit, Sicherheit und technische Leistungsfähigkeit vereint. TPU bleibt hingegen die bevorzugte Wahl für Anwendungen mit besonders hohen Anforderungen an Robustheit und Beständigkeit.
Die Qualität eines HDMI-Kabels hängt nicht nur von den eingesetzten Materialien ab, sondern vor allem von deren Verarbeitung und der konsequenten Qualitätskontrolle. Bereits kleine Abweichungen bei der Verdrillung der Adernpaare, dem Aufbau der Schirmung oder den Steckverbindungen können die Signalqualität spürbar beeinträchtigen.
Ceconet setzt deshalb auf automatisierte Fertigungsprozesse, unter anderem durch den Einsatz von Lötautomaten. Dabei werden die Adern des HDMI-Kabels präzise und gleichmässig auf die Kontakte gelötet. Diese automatisierte Verarbeitung sorgt für eine konstant hohe Qualität und erhöht die Zuverlässigkeit gegenüber manuellen Lötprozessen deutlich.
Auch die Qualitätskontrolle erfolgt systematisch über den gesamten Fertigungsprozess hinweg. Nach jedem wichtigen Produktionsschritt werden die Kabel geprüft, bevor das fertige Produkt vollständig getestet und anschliessend verpackt wird. Ergänzend dazu werden Stichprobenprüfungen nach MIL-Standard durchgeführt, um die Einhaltung der hohen Qualitätsanforderungen sicherzustellen. Das Ergebnis ist eine konstant hohe Performance und maximale Betriebssicherheit – auch bei anspruchsvollen AV-Anwendungen und hohen Datenraten.
Kabel werden in AV-Projekten oft als Standardkomponenten betrachtet. Tatsächlich haben sie jedoch direkten Einfluss auf Signalqualität, Betriebssicherheit und die langfristige Leistungsfähigkeit einer Installation. Dabei entscheidet nicht ein einzelnes Qualitätsmerkmal über die Zuverlässigkeit einer Verbindung, sondern das Zusammenspiel aus Spezifikation, Steckverbindern, Leiterqualität, Schirmung, Mantelmaterial, Fertigung und Qualitätskontrolle.
Mit steigenden Datenraten und höheren Anforderungen an Auflösung, Bandbreite und Verfügbarkeit wird die Qualität der Übertragungsinfrastruktur zunehmend zum entscheidenden Faktor. Wer Kabel, Steckverbinder und Übertragungstechnologien bereits in der Planungsphase als Teil eines Gesamtsystems betrachtet, schafft die Grundlage für stabile Signalwege, geringe Ausfallrisiken und eine zukunftssichere AV-Infrastruktur. Denn eine zuverlässige Signalübertragung beginnt nicht beim Endgerät, sondern bei der Qualität der Verbindung dazwischen.
Setzen Sie auf durchdachte Gesamtlösungen statt auf Kompromisse bei einzelnen Komponenten. Wir unterstützen Sie dabei, die optimale Kabeltechnologie und die passende Qualitätsstufe für Ihre Anwendung zu definieren – für maximale Betriebssicherheit, höchste Signalqualität und nachhaltige Performance.
